熱繼電器的基本構造及原理
熱繼電器的基本構造及原理：

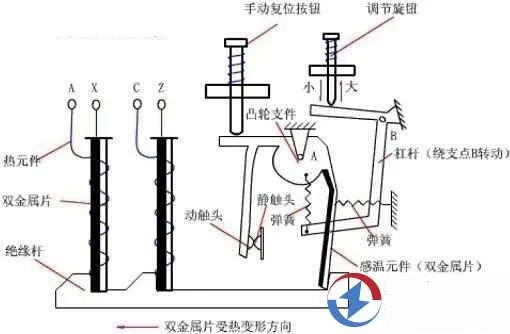

熱繼電器由加熱元件、雙金屬片、觸頭等組成，其中雙金屬片是關鍵的測量元件。雙金屬片有兩種熱脹系數不同的金屬通過機械碾壓形成一體，熱脹系數大的一側稱為主動層，小的一側稱為被動層。雙金屬片受熱后產生的熱膨脹，但由于兩層金屬的熱脹系數不同，前兩層金屬又緊密的結合在一起，致使雙金屬片像被動層一側彎曲，因受熱而彎曲的雙金屬片產生的機械力就帶動動觸頭產生分?jǐn)嚯娐返膭?dòng)作。
熱繼電器的工作電流可以在一定范圍內調整，稱為電流整定。整定熱繼電器工作電流，是通過調節整定電流旋鈕，改變雙金屬片初始位置來實現的。調節旋鈕，會使設在內部的人字形杠桿與絕緣推桿相距的距離可大可小。整定電流提高，杠桿與絕緣推桿的距離相應的加大，過載時雙金屬片受熱彎曲不能短時有效的撥動杠桿，動、靜保護觸點就會長時間處在吸合狀態，而不會出現跳閘動作。
指點迷津：
熱繼電器只適用于不頻繁啟動、輕載啟動的電動機進行過載保護。對于正、反轉頻繁轉換以及頻繁通斷的電動機，如起重用電動機則不易采用熱繼電器作過載保護。
熱繼電器由加熱元件、雙金屬片、觸頭等組成，其中雙金屬片是關鍵的測量元件。雙金屬片有兩種熱脹系數不同的金屬通過機械碾壓形成一體，熱脹系數大的一側稱為主動層，小的一側稱為被動層。雙金屬片受熱后產生的熱膨脹，但由于兩層金屬的熱脹系數不同，前兩層金屬又緊密的結合在一起，致使雙金屬片像被動層一側彎曲，因受熱而彎曲的雙金屬片產生的機械力就帶動動觸頭產生分?jǐn)嚯娐返膭?dòng)作。
熱繼電器的工作電流可以在一定范圍內調整，稱為電流整定。整定熱繼電器工作電流，是通過調節整定電流旋鈕，改變雙金屬片初始位置來實現的。調節旋鈕，會使設在內部的人字形杠桿與絕緣推桿相距的距離可大可小。整定電流提高，杠桿與絕緣推桿的距離相應的加大，過載時雙金屬片受熱彎曲不能短時有效的撥動杠桿，動、靜保護觸點就會長時間處在吸合狀態，而不會出現跳閘動作。
指點迷津：
熱繼電器只適用于不頻繁啟動、輕載啟動的電動機進行過載保護。對于正、反轉頻繁轉換以及頻繁通斷的電動機，如起重用電動機則不易采用熱繼電器作過載保護。
熱繼電器工作電流整定的基本要求是：熱繼電器必須在電動機因過載而過熱燒毀以前動作，否則它就沒有起到保護作用。
